Szczegóły Produktu:
|
| Materiał: | Łagodna stal | Zakończ leczenie: | Powłoka silikonowa |
|---|---|---|---|
| Pająki: | pająk z drutu | Średnica: | 120 mm |
| Fałdowanie: | 8 plis | Liczba drutu pionowego: | 16szt |
| Top Cap: | Zaślepka kołnierza w kształcie litery U | skrzynia: | STALOWA SKRZYNKA |
| Miejsce pochodzenia: | Chiny | MOQ: | Do negocjacji |
| Data wysyłki: | Do negocjacji | Warunki płatności: | T / T L / C |
| High Light: | Klatki z filtrem workowym 8 Ray,klatki do worków Global Joint Bag House,klatki z filtrem workowym 120 mm |
||

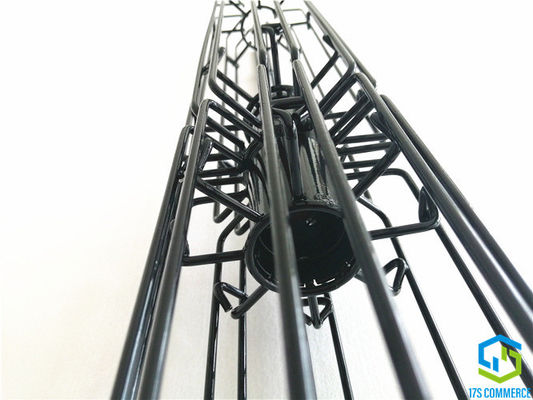

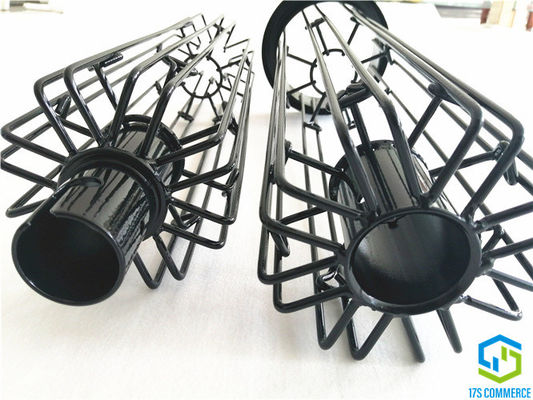

8 Ray Star Cage Dwie sekcje Silicon Coating Global Joint Pleat Cage 120mm Spider Cage Bag House Cage ze stali węglowej
1. Specyfikacja
8 plis Konstrukcje klatkowe typu gwiaździstego/pleskowego składają się zazwyczaj z 16 pionowych drutów.Rozstaw pająków poziomych na klatce może normalnie wynosić 250mm.Jeśli górna wysokość worka nie jest wystarczająco wysoka, dostępne są dwuczęściowe klatki w połączeniu typu „twist-lock (global joint)”. Dla obszarów, w których występuje korozja kwaśna lub wilgoć, możemy dostarczyć szereg materiałów, często ze stali ocynkowanej lub nierdzewnej stal, dostarczamy również powłokę krzemową, powłokę cynkową i powłokę elektroforetyczną, aby przedłużyć czas eksploatacji koszyka filtrów.Klatki baghouse ładowane od góry są dostępne z kołnierzem T, górną nasadką w kształcie litery U, pierścieniem lub kilkoma stylami walcowanych kołnierzy.Średnice klatek w kształcie gwiazdy / plisy wynoszą 110 120,138,144,150 mm i są dostosowane.Grubość drutu zwykle 4mm.Klatki plisowane/gwiazdy/pająki do workowni ładowanych od dołu są zbudowane z dzielonym kołnierzem lub dzielonym pierścieniem.

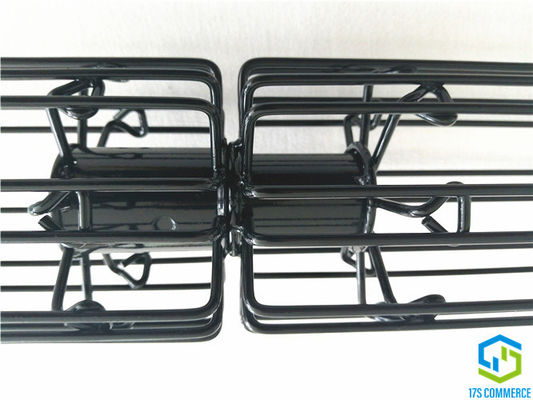

Zwykle klatka składa się z jednej sekcji, zalecamy dwie sekcje klatki, jeśli klatka jest zbyt długa lub przestrzeń na torbie nie jest wystarczająca.Złącze to nazywane jest złączem globle lub złączem skrętnym, które jest łatwe w montażu i demontażu.
2. Informacje
| Styl | klatka gwiaździsta / klatka plisowana / klatka pająka | ||
| Plisy nr | 8 plis | ||
| Materiał | Stal miękka Q235 | ||
| Średnica | 120 | mm | |
| Drut pionowy | Numer | 16 | szt. |
| Grubość | 4 | mm | |
| Pająk | Rodzaj | drut | |
| Grubość | 4 | mm | |
| Dystans | 150-250 | mm | |
| Długość | TBD | mm | |
| Struktura | jedna sekcja | ||
| Metoda łączenia | Nie | ||

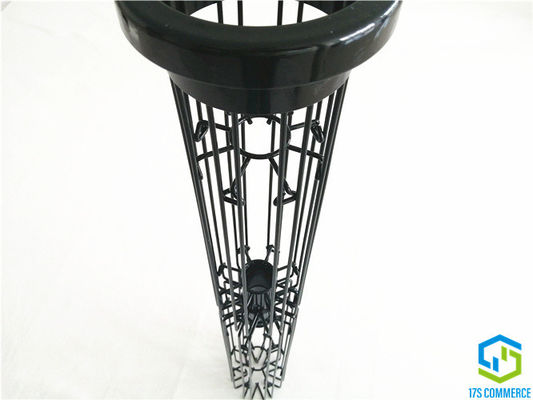

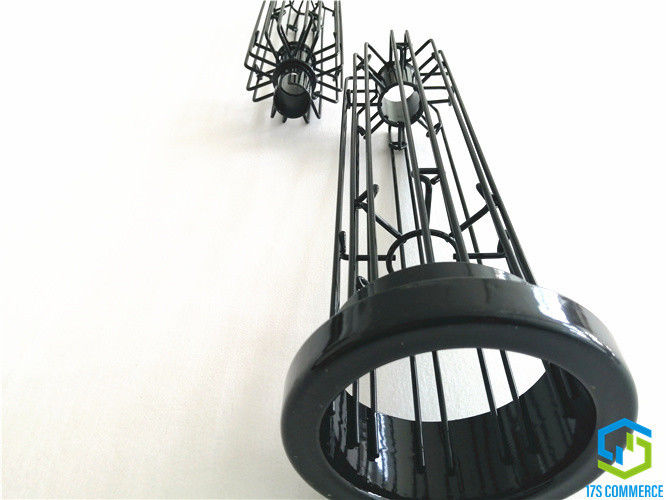

| Górna czapka | Rodzaj | przyspawać górną nasadkę w kształcie litery U; | |
| Rozmiar | 120/160 | mm | |
| Grubość | 1-1,2 | mm | |
| Naprawić | spawać do klatki | ||
| Venturi | Rozmiar | nie | mm |
| Grubość | 1 | mm | |
| Naprawić | przyspawać do górnej zaślepki | ||
| Dolna nasadka | Rodzaj | drut wygięty inworder | |
| Rozmiar | 120 | mm | |
| Grubość | nie | mm | |
| Naprawić | nie | ||
| Wykończeniowy | Rodzaj | powłoka silikonowa | |
| Grubość | 90-140 | hmm | |
| Kolor | czarny | ||
| Pakiet | stalowa skrzynia | ||
3. Akorzyść
Gwiaździste worki filtracyjne wydłużają powierzchnię filtra, zwiększająca się powierzchnia filtra w porównaniu do zwykłych okrągłych jest poniżej,
Zwiększenie powierzchni filtra (%)
| powierzchnia filtra | Średnica mm | długośc torby | |||||
| 1m | 2m | 3m | 4m | 5m | 6m | ||
| 8 plis | 120 | 38,64 | 55,97 | 61,75 | 64,64 | 66,37 | 67,52 |
| 130 | 42.09 | 59,85 | 65,77 | 68,73 | 70,50 | 71,69 | |
| 150 | 54.06 | 73,31 | 79,73 | 82,94 | 84,87 | 86.15 | |
| 160 | 73,57 | 95,26 | 102,49 | 106,11 | 108,28 | 109,73 | |
| 12 plis | 120 | 70,91 | 92,28 | 99,40 | 102,96 | 105,10 | 106,52 |
| 130 | 74,82 | 96,67 | 103,95 | 107,59 | 109,78 | 111,24 | |
| 150 | 72,23 | 93,76 | 100,93 | 104,52 | 106,68 | 108,11 | |
Więc
• dłuższa żywotność worka
• zwiększyć objętość powietrza istniejących odpylaczy w celu zwiększenia zdolności produkcyjnych
• niższa emisja
• zmniejszyć zużycie energii
• obniżyć koszty eksploatacji
• zmniejszyć spadek ciśnienia
• niższe ciśnienie i częstotliwość strumienia pulsacyjnego
• mały magazyn worków i powierzchnia zabudowy
• zmniejszyć prędkość filtra
4. Przepływ produktu
