Szczegóły Produktu:
|
Materiał: | Stal nierdzewna | Podanie: | zbiera się kurz z worka |
---|---|---|---|
Pająki: | pająk z drutu | Średnica: | 120 mm |
Fałdowanie: | 8 plis | Liczba drutu pionowego: | 16szt |
Top Cap: | Zaślepka kołnierza w kształcie litery U | skrzynia: | STALOWA SKRZYNKA |
Miejsce pochodzenia: | Chiny | MOQ: | Do negocjacji |
Data wysyłki: | Do negocjacji | Warunki płatności: | T / T L / C |
High Light: | Klatki filtrujące ze stali nierdzewnej 8 Ray,klatki filtrujące ze stali nierdzewnej 120 mm,klatka odpylacza SS304 |

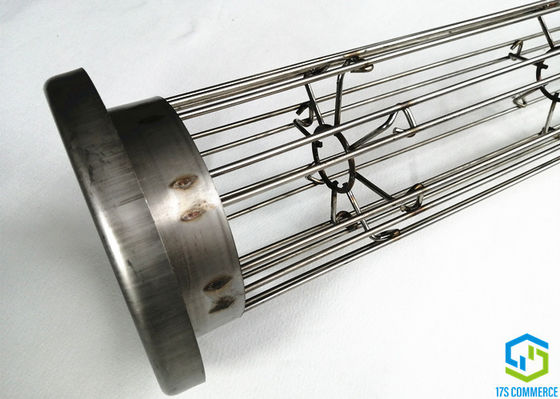

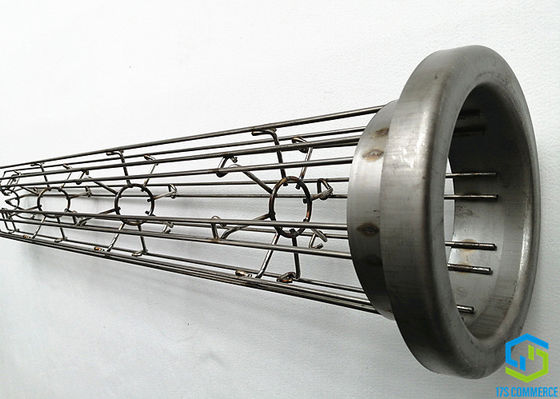

304SS 8 Ray Star Filter Cage Klatka ze stali nierdzewnej 120mm 316SS Spider Cage Bag House Cage
1. Specyfikacja
Klatka gwiaździsta, również nazwa klatki plisowanej, klatka pająka, to kość i rama torby, wspierająca bieg torby, jest specjalnie zaprojektowana i wykonana dla torby gwiezdnej.Klatki gwiezdne są spawane za pomocą specjalnych pierścieni nośnych (Spiders).Specjalizujemy się w projektowaniu, rozwijaniu i przetwarzaniu klatek Star Cages.Posiadamy własną linię rozciągania, linię cięcia, linię zgrzewania, linię do malowania oraz sprzęt kontrolny.Zapewnienie szerokiej gamy klatek z filtrem gwiaździstym do kolektora workowego, które poprawiają wydajność, wydajność i dolną linię odpylacza workowego i przewodu kominowego.

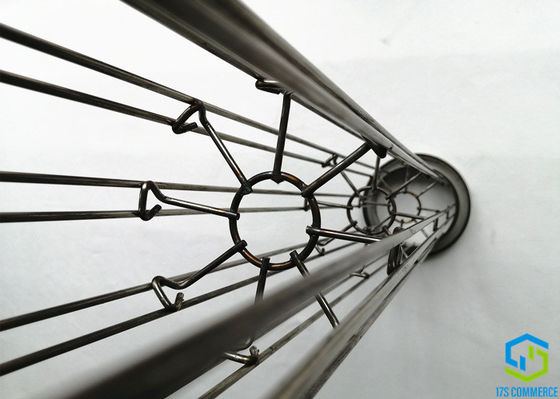

Worek filtracyjny plisowany (gwiaździsty) posiada wewnętrzną konstrukcję nośną, klatkę gwiaździstą.Ta klatka (pająk) może być wykonana ze stali miękkiej, stali nierdzewnej, drutu ocynkowanego.Klatka gwiazdy / plisy / pająka ma druty biegnące równolegle wzdłuż klatki, tworząc punkt każdej gwiazdy, te pręty, po dwa dla każdego promienia, są połączone ze środkowymi kształtami gwiazdy / plisy (pierścień podtrzymujący kształt pająka, zwany pająkiem dla krótkie), które są umieszczone w regularnych odstępach wzdłuż klatki gwiazdy (pająka).Pręty, tworzące wierzchołki promieni, są ustawione po każdej stronie promienia gwiazdy blisko punktu.Pomiędzy nimi jest przestrzeń, która zapobiega ostremu punktowi gwiazdowemu, aby zmniejszyć mechaniczne ścieranie materiału filtra.Worek gwiaździsty/fałdowany filtrujący styka się z klatką tylko wzdłuż ich krawędzi do pręcików, co również minimalizuje uszkodzenia mechaniczne i pozwala na pełne wykorzystanie worka plisowanego/gwiaździstego jako powierzchni filtracyjnej.Klatki typu gwiazda/pająk mogą być również wykonane z wytłaczanego profilu aluminiowego lub z tworzywa sztucznego.Profile mają wcięcie w każdym punkcie gwiazdy, tak że materiał filtracyjny jest utrzymywany na dwóch okrągłych krawędziach zamiast mieć ostry punkt.Klatki w kształcie gwiazdy / plisy (pająka) mogą być również wykonane z drutu spawanego lub z konstrukcji z rury gwiaździstej.
2. Arkusz danych
Styl | klatka gwiaździsta / klatka plisowana / klatka pająka | ||
Plisy nr | 8 plis | ||
Materiał | stal nierdzewna 304 316 | ||
Średnica | 120 | mm | |
Drut pionowy | Numer | 16 | szt. |
Grubość | 4 | mm | |
Pająk | Rodzaj | drut | |
Grubość | 4 | mm | |
Dystans | 150-250 | mm | |
Długość | TBD | mm | |
Struktura | jedna sekcja | ||
Metoda łączenia | Nie | ||
Górna czapka | Rodzaj | przyspawać górną nasadkę w kształcie litery U; | |
Rozmiar | 120/160 | mm | |
Grubość | 1-1,2 | mm | |
Naprawić | spawać do klatki | ||
Venturi | Rozmiar | nie | mm |
Grubość | 1 | mm | |
Naprawić | przyspawać do górnej zaślepki | ||
Dolna nasadka | Rodzaj | drut wygięty inworder | |
Rozmiar | 120 | mm | |
Grubość | nie | mm | |
Naprawić | nie | ||
Wykończeniowy | Rodzaj | nie | |
Grubość | nie | hmm | |
Kolor | oryginalny metalowy kolor | ||
Pakiet | stalowa skrzynia |
3. Akorzyść
Gwiaździste worki filtracyjne wydłużają powierzchnię filtra, zwiększająca się powierzchnia filtra w porównaniu do zwykłych okrągłych jest poniżej,
Zwiększenie powierzchni filtra (%)
powierzchnia filtra | Średnica mm | długośc torby | |||||
1m | 2m | 3m | 4m | 5m | 6m | ||
8 plis | 120 | 38,64 | 55,97 | 61,75 | 64,64 | 66,37 | 67,52 |
130 | 42.09 | 59,85 | 65,77 | 68,73 | 70,50 | 71,69 | |
150 | 54.06 | 73,31 | 79,73 | 82,94 | 84,87 | 86.15 | |
160 | 73,57 | 95,26 | 102,49 | 106,11 | 108,28 | 109,73 | |
12 plis | 120 | 70,91 | 92,28 | 99,40 | 102,96 | 105,10 | 106,52 |
130 | 74,82 | 96,67 | 103,95 | 107,59 | 109,78 | 111,24 | |
150 | 72,23 | 93,76 | 100,93 | 104,52 | 106,68 | 108,11 |
Więc
• dłuższa żywotność worka
• zwiększyć objętość powietrza istniejących odpylaczy w celu zwiększenia zdolności produkcyjnych
• niższa emisja
• zmniejszyć zużycie energii
• obniżyć koszty eksploatacji
• zmniejszyć spadek ciśnienia
• niższe ciśnienie i częstotliwość strumienia pulsacyjnego
• mały magazyn worków i powierzchnia zabudowy
• zmniejszyć prędkość filtra
4. Niektórzy użytkownicy końcowi
Nasze gwiezdne klatki są używane na całym świecie, codziennie pracuje około 400 tysięcy gwiezdnych klatek, takich jak Kitmat Smelter Modernization Project (Rio Tinto Inc, Kanada), Aluminerie De Baie Comeau (Alcoa Ltee/Ltd, Kanada), Dubai Aluminium Company Ltd ( Alstom, Dubaj, EGA), Nordural Century Aluminium (Islandia), Trimet Aluminium SE (niemiecki) i tak dalej.
