Szczegóły Produktu:
|
| Imię: | Torba z aramidowej gwiazdy | Poczuł: | Akryl |
|---|---|---|---|
| Średnica: | 120mm, 130mm, 150mm, 155mm, 160mm | Liczba plis: | 12 plis |
| Głowa: | Mankiet uszczelniający / mankiet z koralikami | Metalowa obręcz: | Stal nierdzewna 304 |
| Dolny: | Dwie warstwy | Długość: | Dostosowane |
| High Light: | Worki filtracyjne z aramidu 150 mm,worki filtracyjne z aramidu ISO,worki filtrujące 12 plis na kurz |
||

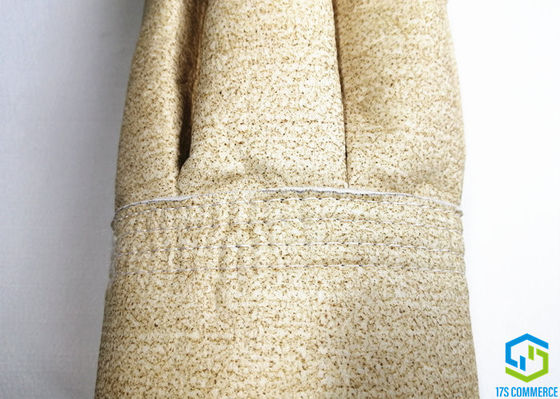

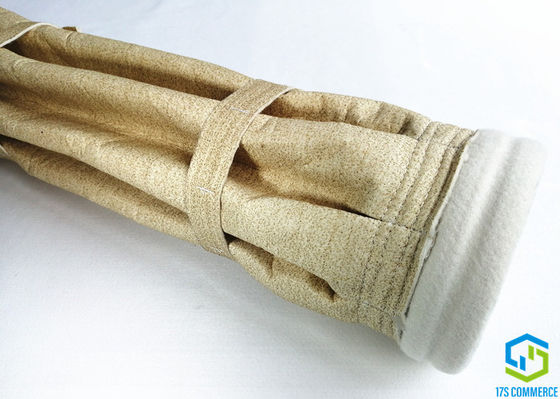

Aramid Dust Collect Star Bag Aramid Pleat Filter Bag Rozwiń powierzchnię filtra Aramid Star Bag
Funkcja

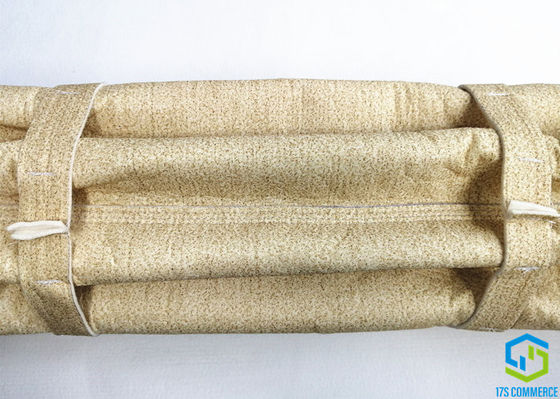

Gwiaździste worki filtracyjne (Gwiezdne worki) noszą nazwę worka plisowanego, wydłużają również worek z powierzchnią filtra, specjalną konstrukcję rozszerzającą powierzchnię filtra.Worki Star są projektowane i opracowywane tak, aby można je było zintegrować z istniejącym systemem i procesem bez konieczności kosztownych i poważnych zmian wyposażenia.Nadaje się również do nowego workowni o wysokim poziomie i ścisłych wymaganiach dotyczących emisji. Fałdy są zebrane na górnej taśmie zatrzaskowej, dzięki czemu torba StarBag może zmieścić się w tym samym otworze płytki komórkowej, co standardowa torba o tej samej średnicy, co znacząco redukuje powietrze do materiału stosunek.Zapewnienie szerokiej gamy gwiaździstych worków filtracyjnych do kolektora workowego, które poprawiają wydajność, wydajność i dolną linię odpylacza workowego i przewodu kominowego.
| Styl | worek gwiaździsty, worek plisowany, worek do przedłużenia powierzchni / obszaru | ||
| Plisy nr | 8/12 plis | ||
| Materiał | Arcylic | ||
| Średnica | 130 | mm | |
| Długość | TBD | mm | |
| Pasek/opaska | Rodzaj | cięty filcowy pasek | |
| mocowanie | szycie nici do torby | ||
| Szerokość | 25 | mm | |
| Dystans | 250 | mm | |
| Szczyt | Otwarcie | 120 | mm |

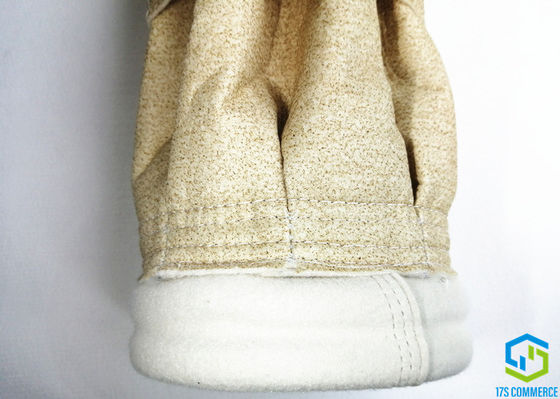

| Mankiet | Rodzaj | mankiet uszczelniający | |
| Szerokość | 10-12mm | ||
| Grubość | 8-10mm | ||
| Dystans | 4-8mm | ||
| Metalowa obręcz | wewnątrz góry | tak | |
| materiał | Stal nierdzewna 304 | ||
| szerokość | 25-30mm | ||
| Naprawić | przyszyć do torby body | ||
| Boot / Dół | Średnica | 130 | mm |
| Wzrost | 100-120 | mm | |
| Wzmocnienie | dwie warstwy | ||
| Dolny dysk | dwie warstwy | ||
| Metalowa obręcz | nie, stal nierdzewna 20-25mm 304, jeśli tak | ||
| Naprawić | przyszyć do torby body | ||
| Szew | Rodzaj | szycie nici | |
| Panel/korpus worka | szycie w trzech rzędach | ||
| Panel mankietu | Szycie w 2 podwójnych rzędach | ||
| cholewka buta | Szycie w 2 podwójnych rzędach | ||
| dno buta | szycie w dwóch rzędach | ||
| Pakiet | Worek foliowy i paleta lub karton i paleta | ||
Korzyść
Gwiaździste worki filtracyjne wydłużają powierzchnię filtra, zwiększająca się powierzchnia filtra w porównaniu do zwykłych okrągłych jest poniżej,
Zwiększenie powierzchni filtra (%)
| powierzchnia filtra | Średnica mm | długośc torby | |||||
| 1m | 2m | 3m | 4m | 5m | 6m | ||
| 8 plis | 120 | 38,64 | 55,97 | 61,75 | 64,64 | 66,37 | 67,52 |
| 130 | 42.09 | 59,85 | 65,77 | 68,73 | 70,50 | 71,69 | |
| 150 | 54.06 | 73,31 | 79,73 | 82,94 | 84,87 | 86.15 | |
| 160 | 73,57 | 95,26 | 102,49 | 106,11 | 108,28 | 109,73 | |
| 12 plis | 120 | 70,91 | 92,28 | 99,40 | 102,96 | 105,10 | 106,52 |
| 130 | 74,82 | 96,67 | 103,95 | 107,59 | 109,78 | 111,24 | |
| 150 | 72,23 | 93,76 | 100,93 | 104,52 | 106,68 | 108,11 | |
Więc
• dłuższa żywotność worka
• zwiększyć objętość powietrza istniejących odpylaczy w celu zwiększenia zdolności produkcyjnych
• niższa emisja
• zmniejszyć zużycie energii
• obniżyć koszty eksploatacji
• zmniejszyć spadek ciśnienia
• niższe ciśnienie i częstotliwość strumienia pulsacyjnego
• mały magazyn worków i powierzchnia zabudowy
• zmniejszyć prędkość filtra
Mecz gwiezdnych toreb i klatek

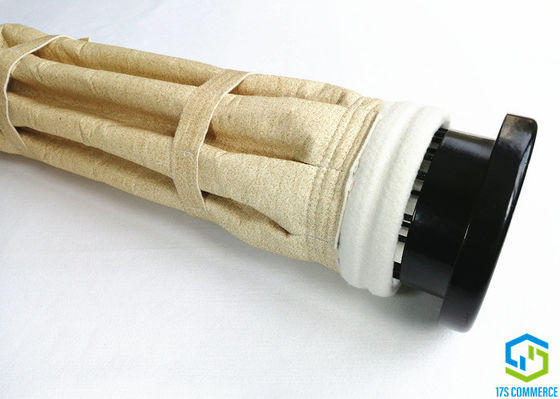

Klatki z filtrem gwiaździstym są specjalnie zaprojektowane, aby pasowały do worków gwiaździstych, co nie przypomina zwykłych worków z ciasnym dopasowaniem.Klatki gwiezdne to rodzaj luźnych zapałek gwiezdnych toreb, które są dobre do usuwania popiołu.
Dopasuj gwiezdne torby i gwiezdne klatki
| Plisy na klatkę | ILOŚĆ drutu | Średnica (mm) | Uwaga | |
| klatka szybowa | torba | |||
| 8 plis | 16 | 110 | 120 | Druty pionowe 3,5 lub 4 mm, możemy również 8 sztuk drutów pionowych o średnicy 110 i 120 mm |
| 120 | 130 | |||
| 138 | 150 | |||
| 144 | 155 | |||
| 150 | 160 | |||
| 12 plis | 12 | 110 | 120 | Druty pionowe 4mm |
| 120 | 130 | |||
| 138 | 150 | |||
| 10 plis | 10 | 110 | 120 | Druty pionowe 4mm |
| 120 | 130 | |||
| 138 | 150 | |||
| 144 | 155 | |||
| 150 | 160 | |||
Podanie
| Zakład | Gwiazda Torba i Klatka | Podanie |
| Fabryka aluminium | PE | opary elektrolizy |
| PPS | kalcynacja wodorotlenkiem glinu | |
| Cementownia | PE | młyn cementowy, kruszarka, skórzany pasek itp |
| PE z antystatycznym | młyn węglowy | |
| P84 | piec z tyłu | |
| Meta-aramidowy | głowa pieca | |
| Stacja energetyczna | PPS | gaz resztkowy kotła |
| Stalownia | PE | odlewnia, bunkier rudy, koniec maszyny do spiekania, transport gotowych produktów |
| Akryl | różnica żużla | |
| Meta-aramidowy | piec obrotowy | |
| PPS/akryl | spiekarka głowica maszyny | |
| Zakłady Chemiczne | PTFE , Meta aramid | wysoka temperatura i odporność na korozję |
| Huta Metali Nieżelaznych | P84 | topienie aluminium, piec miedziany, wytapianie złota itp |
| Roślina sadzy | PE, PE z laminacją PTFE | maszyna do mielenia |
| Fabryka szkła | Worek P84 z PTFE, kompozytu PTFE |
